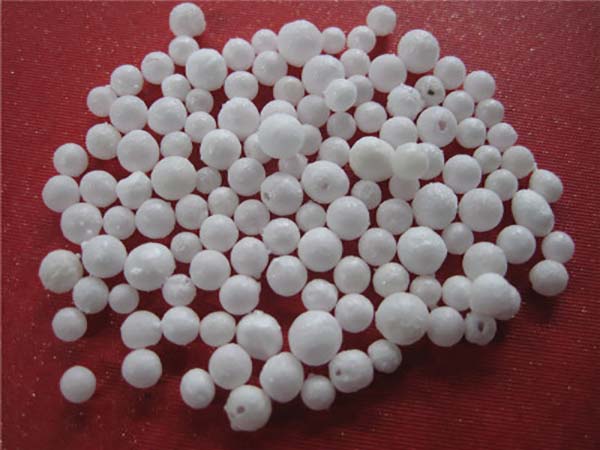

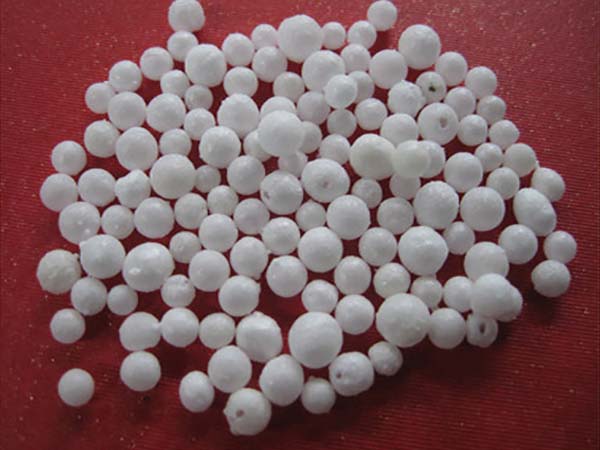

一、氧化铝空心球简介
氧化铝空心球是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。以氧化铝空心球为主体，可制成各种规格耐火轻质品，最高使用温度达1800℃，机械强度高，导热系数低，各在种气氛下性能稳定。在石化工业气化炉、炭黑工业反应炉、冶金工业感应电炉等高温、超高温窑炉上得到广泛应用，取得了十分满意的节能效果。

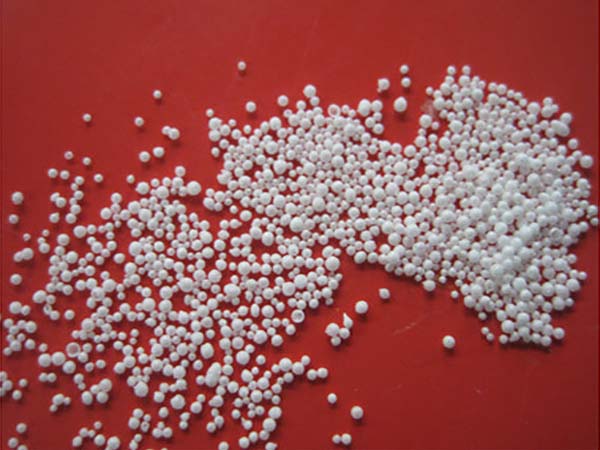

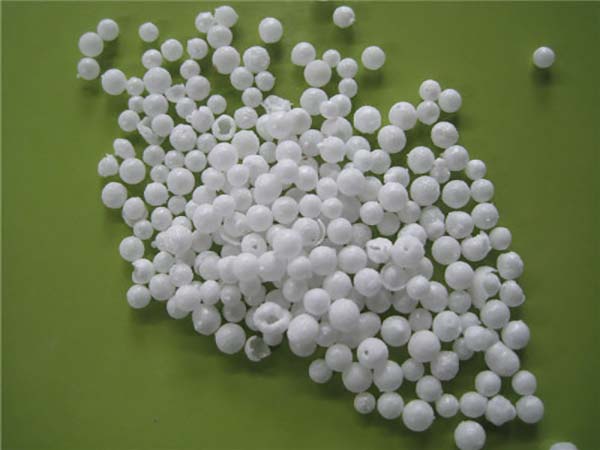

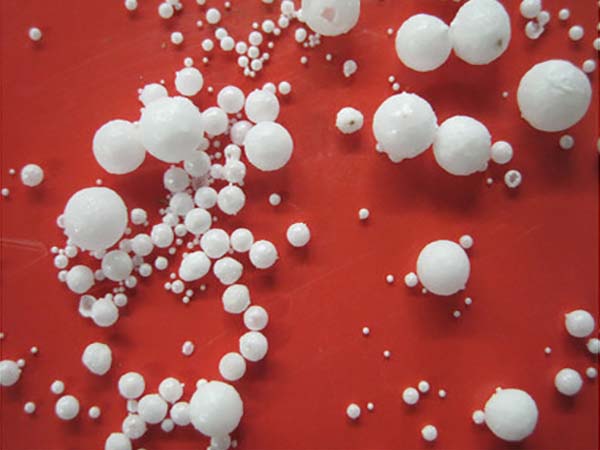

氧化铝空心球有混级球和分级球两种：
1.混级球的粒径为0.2-5mm
2.分级球的粒径分别为0.2-1mm,1-2mm,2-3mm,3-5mm
二、物理与化学性质
|
氧化铝空心球理化指标 |
|||||||||
|
化学指标 |
|||||||||
|
粒度 |
Al2O3 |
Fe2O3 |
SiO2 |
Na2O |
MgO |
K2O |
Cao |
||
|
3-4mm |
≥99% |
≤0.15% |
≤0.3% |
≤0.5% |
≤0.1% |
≤0.1% |
≤0.1% |
||
|
物理指标 |
|||||||||
|
堆积密度（Bulk density） |
耐火度 |
外观 |
|||||||
|
0.5-1g/cm3 |
1800度 |
白色空心球体 |
|||||||
堆积密度（g/cm3）
|
规格 |
5-4mm |
4-3mm |
3-2mm |
2-1mm |
1-0.5mm |
3-0.2mm |
0.5-0.2mm |
|
g/cm3 |
0.45 |
0.55 |
0.65 |
0.75 |
0.85 |
0.85 |
0.95 |
三、产品优势
1、使用温度高：
可达1750度以上，热稳定性好。重烧线变化率小，使用更长久。
2、优化结构，减轻炉体重量：
现在用耐高温材料都属于重质砖体积密度为2.6-3.0g/cm，而氧化铝空心球砖只有1.1~1.5g/cm，同样一立方米体积，使用氧化铝空心球砖可以减轻1.1-1.9吨重量。
3、节约材料：
达到同样的使用温度，使用氧化铝空心球砖和重质砖相比，每立方米可节省1.1-1.9吨重质砖的使用量，更可节省80%的耐火保温材料。
4、节省能源：
氧化铝空心球有明显的保温特性，导热系数低，减少热量散发，可以起到很好的保温效果，提高热效率，达到节约能源的目的。节能效果可达30%以上。
四、包装
1.25公斤袋装：中文或英文，双层编织袋+透明内衬
2.出口吨包：25公斤袋装+吨袋
五、应用
氧化铝空心球及其制品是一种耐高温、节能优异的轻质耐火材料，在各种气氛下使用都非常稳定。特别是在1800℃的高温窑炉上应用。氧化铝空心球可用于做高温超高温隔热填料，高温耐火混凝土轻质集料，高温氧化铝空心球浇注料等。对于减轻炉体重量，改造结构节约材料节省能源，均会取得明显效果。在石化工业气化炉、炭黑工业反应炉、冶金工业感应电炉等高温、超高温窑炉上得到广泛应用，取得了十分满意的节能效果。
