吹制氧化铝空心球分3个阶段：
一、是熔化阶段，提高温度、降低熔液黏度;
二、是吹球阶段;
三、是冷却固化阶段。

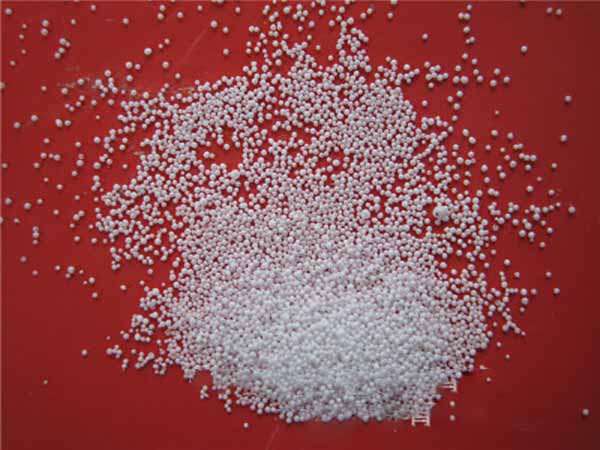

氧化铝空心球形成，是一个氧化铝高温熔液经喷吹后的快速冷却的体积收缩变化过程。这些小液滴在空中，以拋物线的路线落下。在这个运动过程中，小液滴在表面张力和离心力的作用下，首先形成一个小圆球。
当小圆球受到骤冷，表面瞬时产生固化，而球体内部仍处于液体状态，在离心力作用下，同时熔液又产生很大的体积收缩，使熔液很快地、很均匀地凝固在空心球外壳上，从而完成了空心球的整个成球过程。
空心球内部收缩，是来自氧化铝在加热过程中的体积膨胀。氧化铝虽然在加热到1800℃时只有1.6%~1.8%的线膨胀，但当氧化物加热到熔点温度时，当物质由固相转变为液相时，会产生20%~40%的体积膨胀。
这种体积膨胀是与分子的化学键有关。当分子中的化学键如离子键分量越大，熔液的体积与固体的体积差越大，反之共价键分量越大，则体积差越小。氧化铝由固相转变为液相时，摩尔体积约有23.5%的膨胀。所以热胀冷缩是形成氧化铝空心球的根本原因。
吹制氧化铝空心球时，武汉氧化铝空心球的熔液温度波动在2200〜2300℃。髙温液体状态的氧化铝有更大的热膨胀率。高温液体的线膨胀系数一般是固体状态的3倍。高温液体的内部含有的气体分压，这种分压加速高温液体的膨胀，是促进氧化铝空心球形成的重要因素。
形成高温熔液内部的气体分压主要有两个方面：
其一、在电熔过程中，在加入粉状工业氧化铝时，在操作时带入的部分空气，经电熔后仍有部分气体残留在高温熔液内，在冷却过程中形成蜂窝状气孔;
其二、在电熔过程中，各种氧化物特别是低熔点氧化物，在电熔过程中，逐渐提高挥发速度。这种熔液的挥发可以增加液体内部的气体分压。如氧化铝在1750℃以上就开始有挥发，到2300℃以上挥发量增大。
在电熔过程中，工业氧化铝中的二氧化硅杂质将有30%~40%被挥发，其他低熔点的杂质如钾、钠、硼等氧化物更有较大的比例被挥发。
